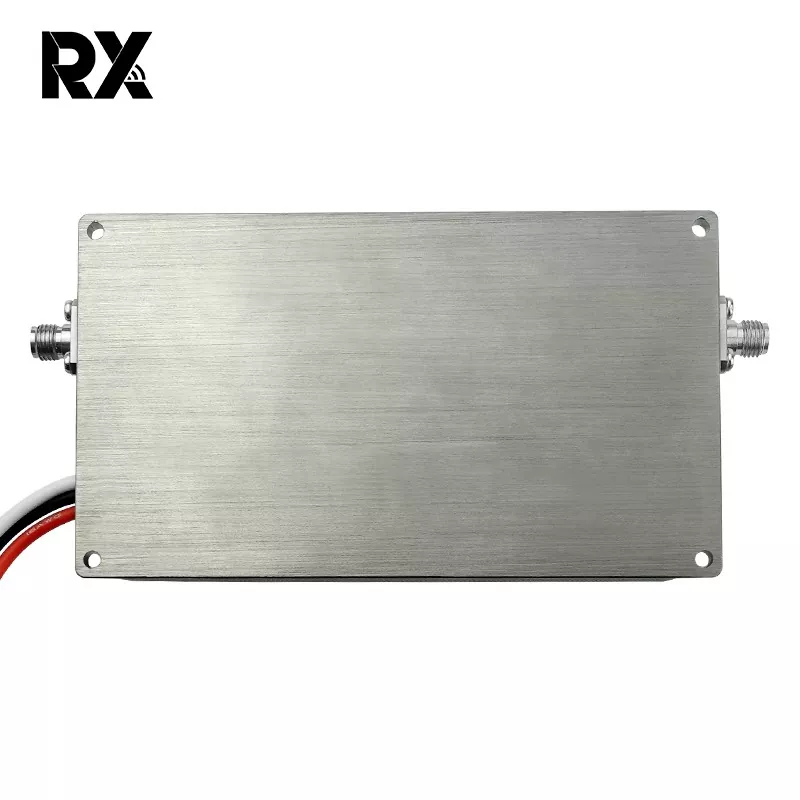

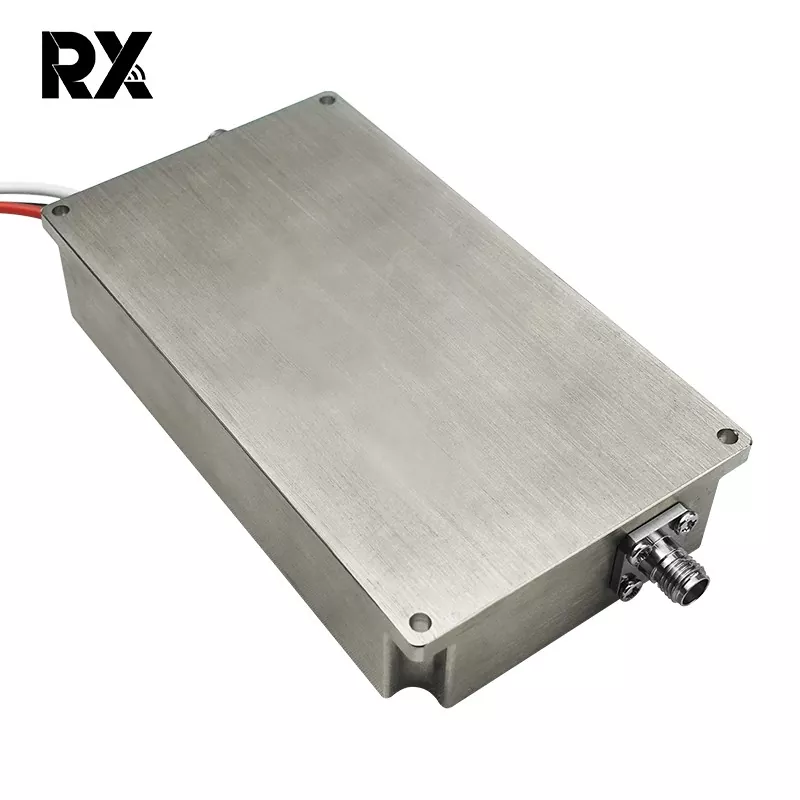

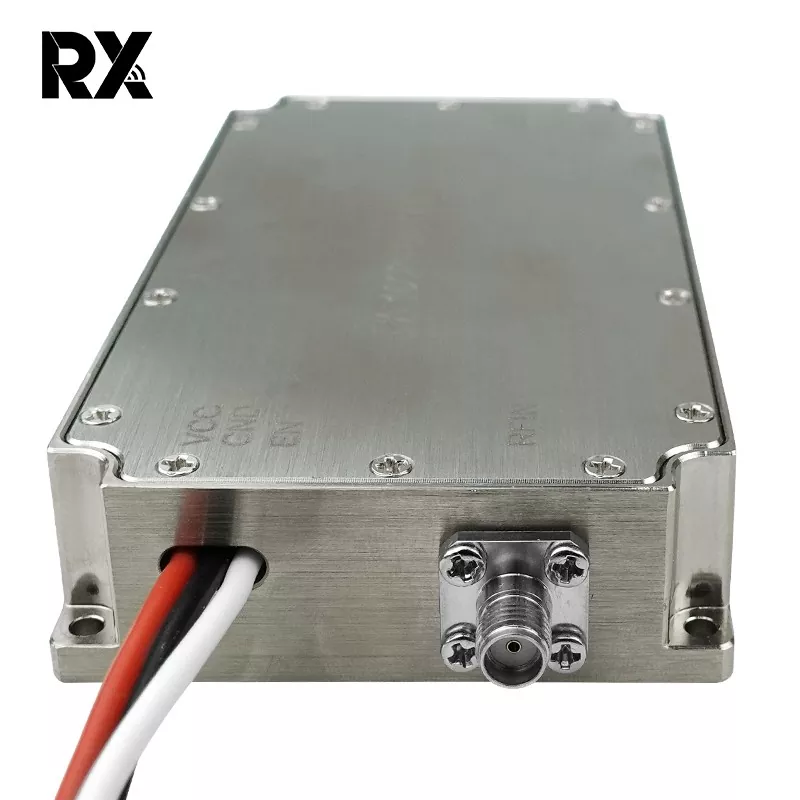

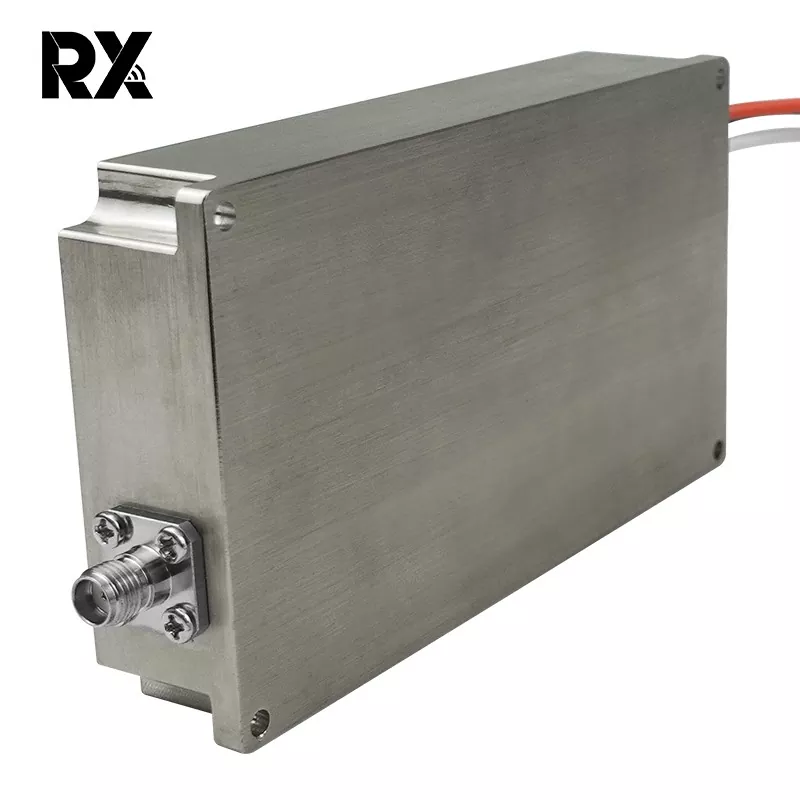

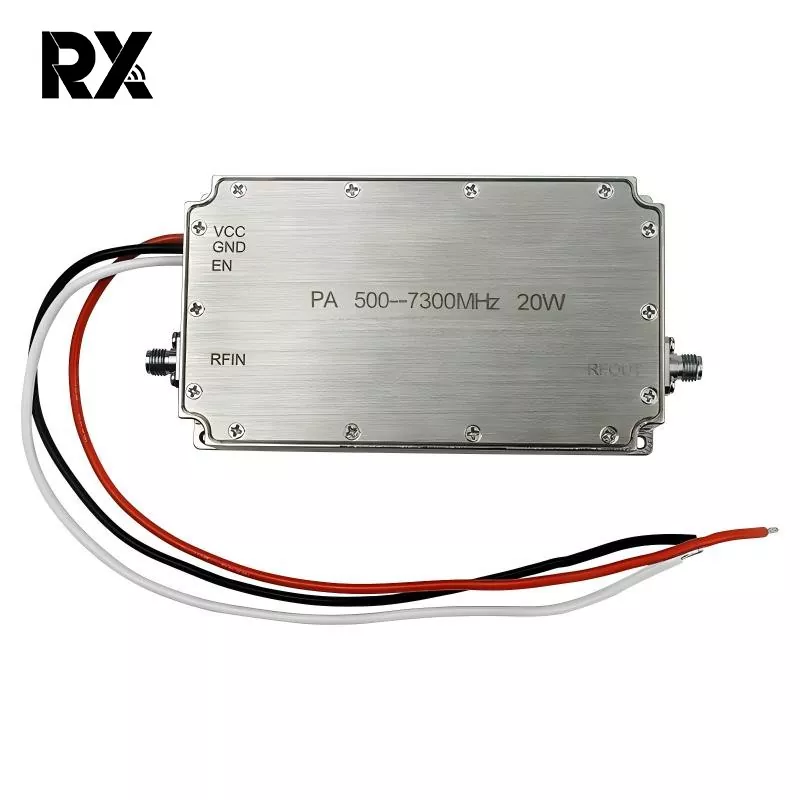

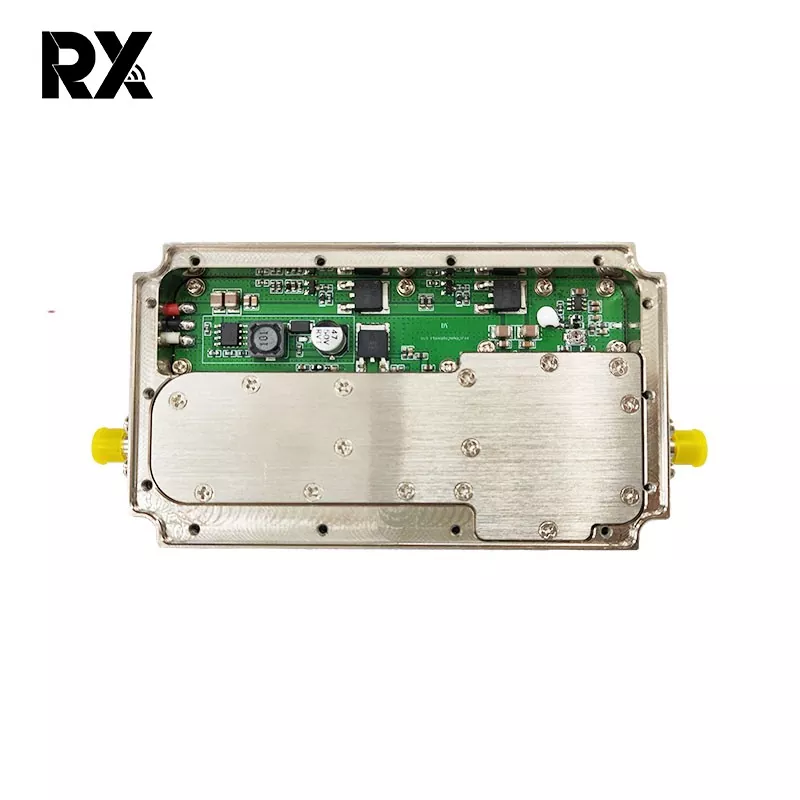

20W 500-7300MHz Ultrawideband effektforstærker

Dette er en 20W 500-7300MHz No-signal-sourcue Ultrawideband Power Amplifier. Det spiller en afgørende rolle i strømafsendelse og linjebeskyttelse i systemet. Selvom den ikke selv giver gain, kan den præcist dæmpe, matche eller isolere højeffektsignaler op til 20W inden for en ultrabred båndbredde på 500 MHz-7,3 GHz.

Send forespørgsel

Produkt beskrivelse

Vigtigste fordele:

Denne 20W 500-7300 MHz effektforstærkerchip dækker 500-7300 MHz og dækker samtidigt L, S, C og en del af X-båndene, hvilket muliggør flere anvendelser i én chip. Dette reducerer antallet af frekvenssplitterkomponenter, hvilket komprimerer størrelsen og sparer omkostninger. Det letter skift mellem interferensbånd og eliminerer behovet for eksterne signalkilder og antenner. En enkelt bredbåndschip kan håndtere interferens fra lave frekvenser, konventionelle bånd, til høje frekvenser.

Kernefunktion:

I en bredbåndstransceiver-link sikkerhedskopierer den 20W-dreveffekten, der overstiger grænsen for det foregående trin, til et niveau, som den efterfølgende chip kan håndtere, hvilket forhindrer den efterfølgende LNA/mixer i at blive komprimeret eller brændt ud. Tåler øjeblikkelig effekt ≥ 20 W. Når reflekteret effekt opstår på grund af antennemismatch eller åbent kredsløb i det efterfølgende trin, absorberer/dæmper denne 500-7300 MHz 20W effektforstærker den reflekterede energi for at beskytte effekttransistorerne i det foregående trin.

Denne effektforstærker, der er indsat mellem to effektforstærkertrin, kan reducere returtab med 3-6 dB, reducere refleksioner mellem trin, undertrykke selvsvingning og forbedre isolation mellem trin.

20W 500-7300MHz ultrabredbåndseffektforstærkerspecifikation (TC=25℃)

Ingen.	Beskrivelse	Symbol	Min	Typ		Maks	Enhed	Bemærkning
1.	Driftsfrekvens	BW	500			7300	MHz
2.	Indgangseffekt	Stift		0			dBm
3.	Udgangseffekt CW	Psat	42.5	43		44	dBm	Kontinuerlig bølge
4.	Strømforøgelse	Gp		43			dBm	@ Pin=0 dBm
5.	Power Gain Fladhed	△Gp		±1,5			dB	@ Pin=0 dBm
6.	Input Return Tab	S11		-15			dB
7.	Driftsspænding	Vdc	24	30		36	V
8.	Nuværende forbrug	A		2		3	A	@ Pout=10~15W
9.	RF-stikindgang		SMA, kvinde
10.	RF-stikudgang		SMA, kvinde
11.	Vægt			0.278		0.3	Kg
12.	LængdeBreddeHøjde		1056020			mm
13.	Max indgangseffekt	PinMax	≤10			dBm
14.	Interface definition	VDD	A1		24V jævnstrøm
		GND	A2		Jord
		Aktiver	1		5V~Vdd:ON 0V: FRA
	Overordnet dimension	Note: 1、 De overordnede mål er kun til reference； 2、 Størrelsen kan passende øges eller formindskes i henhold til kundens krav; 3、 Positionerne af inputgrænsefladen, outputgrænsefladen og strømforsyningsgrænsefladen kan ændres i henhold til kundernes faktiske behov;
	Overordnet dimension

Ydeevnekurver (faktisk målte prøver, 25 °C, 28 V)

Frekvens	input	24V			30V			36V
（MHz）	(dBm)	Pout (dBm)	I(A)	η(%)	Pout (dBm)	I(A)	η(%)	Pout (dBm)	I(A)	η(%)
500	0	39.8	1.37	29,04 %	41.39	1.58	29,06 %	42.6	1.74	34,86 %
600	0	40.9	1.3	39,43 %	42.65	1.52	40,37 %	43.95	1.78	46,50 %
700	0	40.99	1.33	39,35 %	42.89	1.55	41,84 %	44.1	1.85	46,31 %
800	0	41.3	1.4	40,15 %	43.23	1.62	43,29 %	44.7	1.79	54,96 %
900	0	41.4	1.5	38,34 %	43.35	1.71	42,16 %	44.85	1.91	53,31 %
1000	0	41.4	1.52	37,84 %	43.38	1.74	41,72 %	44.87	1.94	52,73 %
1100	0	41.8	1.62	38,93 %	43.67	1.84	42,18 %	45	2.02	52,18 %
1200	0	41.88	171	0,38 %	43.6	1.92	39,77 %	44.75	2.07	48,07 %
1300	0	41.8	1.75	36,04 %	43.52	1.98	37,86 %	44.66	2.136	45,63 %
1400	0	41.76	1.69	36,97 %	43.43	1.9	38,65 %	44.63	2.059	47,01 %
1500	0	41.65	1.66	36,70 %	43.23	1.85	37,91 %	44.31	1.97	45,65 %
1600	0	42	1.71	38,62 %	43.61	1.92	39,86 %	44.6	2.038	47,17 %
1700	0	41.88	1.73	37,13 %	43.45	1.95	37,83 %	44.4	2.06	44,57 %
1800	0	41.75	1.73	36,04 %	43.34	1.98	36,33 %	44.33	2.1	43,02 %
1900	0	42	1.74	37,95 %	43.57	1.95	38,89 %	44.6	2.1	45,78 %
2000	0	42.3	1.81	39,09 %	43.96	2.06	40,27 %	44.89	2.26	45,47 %
2100	0	42.4	1.83	39,57 %	44	2.11	39,68 %	44.93	2.33	44,52 %
2200	0	42.3	1.78	39,75 %	43.84	2	40,35 %	44.82	2.24	45,15 %
2300	0	42.4	1.88	38,52 %	43.96	2.02	41,07 %	44.88	2.22	46,19 %
2400	0	42.4	2	36,20 %	44	2.16	38,76 %	44.69	2.39	41,07 %
2500	0	42.4	2.12	34,15 %	43.9	2.38	34,38 %	44.56	2.7	35,28 %
2600	0	42.2	2.15	32,16 %	43.6	2.39	31,95 %	44.1	3	28,56 %
2700	0	42.3	2.15	32,91 %	43.94	2.72	30,36 %	44.7	3.16	31,13 %
2800	0	42.2	2.04	33,90 %	43.96	2.55	32,53 %	44.83	2.96	34,24 %
2900	0	41.9	1.99	32,43 %	43.71	2.39	32,77 %	44.68	2.7	36,27 %
3000	0	42.2	1.94	35,64 %	43.97	2.25	36,96 %	45.11	2.46	43,95 %
3100	0	41.85	1.97	32,38 %	43.66	2.17	35,68 %	44.68	2.29	42,76 %
3200	0	41.95	2	32,64 %	43.7	2.3	33,97 %	44.81	2.24	45,04 %
3300	0	41.88	2.15	29,88 %	43.58	2.38	31,94 %	44.66	2.2	44,31 %
3400	0	41.74	2.18	28,53 %	43.54	2.42	31,12 %	44.64	2.3	42,18 %
3500	0	41.42	2	28,89 %	43.28	2.43	29,19 %	44.34	2.44	37,11 %
3600	0	41.22	2	27,59 %	43.17	2.44	28,35 %	44.31	2.52	35,68 %
3700	0	40.92	2	25,75 %	42.88	2.34	27,65 %	44	2.62	31,96 %
3800	0	40.79	2.17	23,03 %	42.51	2.43	24,45 %	43.63	2.52	30,51 %
3900	0	41.15	2.15	25,26 %	42.8	2.43	26,14 %	43.84	2.52	32,02 %
4000	0	41.58	2.09	28,68 %	43.1	2.41	28,24 %	44.11	2.59	33,16 %
4100	0	41.72	2.04	30,35 %	43.52	2.39	31,37 %	44.1	2.59	33,08 %
4200	0	41.8	1.88	33,55 %	43.22	2.22	31,52 %	44.1	2.57	33,34 %
4300	0	42.13	1.92	35,44 %	43.59	2.21	34,47 %	44.4	2.58	35,58 %
4400	0	41.87	1.97	32,53 %	43.38	2.2	33,00 %	44.26	2.45	36,28 %
4500	0	41.73	2	31,03 %	43.31	2.19	32,62 %	44.2	2.47	35,50 %
4600	0	40.96	2	25,99 %	42.77	2.18	28,93 %	43.73	2.48	31,73 %
4700	0	40.49	2.01	23,21 %	42.3	2.1	26,96 %	43.35	2.43	29,67 %
4800	0	41.18	1.98	27,61 %	42.9	2.14	30,37 %	44.1	2.36	36,31 %
4900	0	40.46	2	23,16 %	42.23	2.15	25,91 %	43.4	2.22	32,85 %
5000	0	40.91	2	25,69 %	42.6	2.13	28,48 %	43.83	2.25	35,78 %
5100	0	40.64	2.14	22,56 %	42.3	2.25	25,16 %	43.52	2.23	33,62 %
5200	0	40.78	2.25	22,16 %	42.44	2.42	24,16 %	43.63	2.35	32,72 %
5300	0	40.91	2.21	23,25 %	42.52	2.41	24,71 %	43.65	2.52	30,65 %
5400	0	40.92	2.32	22,20 %	42.57	2.54	23,72 %	43.64	2.52	30,58 %
5500	0	41.28	2.32	24,12 %	42.91	2.53	25,75 %	43.87	2.64	30,78 %
5600	0	41.31	2.32	24,28 %	43	2.52	26,39 %	44.04	2.62	32,25 %
5700	0	41.51	2.34	25,21 %	43.28	2.55	27,82 %	44.27	2.64	33,75 %
5800	0	41.62	2.35	25,75 %	43.3	2.57	27,73 %	44.26	2.67	33,29 %
5900	0	41.13	2.32	23,30 %	42.9	2.49	26,10 %	43.92	2.58	31,86 %
6000	0	41.27	2.33	23,96 %	43	2.5	26,60 %	43.03	2.57	26,06 %
6100	0	41.11	2.35	22,89 %	42.78	2.51	25,19 %	43.75	2.58	30,64 %
6200	0	40.64	2.28	21,18 %	42.23	2.45	22,74 %	43.14	2.49	27,59 %
6300	0	41.15	2.24	24,24 %	42.71	2.41	25,81 %	43.54	2.46	30,62 %
6400	0	41.06	2.2	24,17 %	42.71	2.38	26,14 %	43.33	2.46	29,17 %
6500	0	40.67	2.18	22,30 %	42.27	2.34	24,02 %	43.11	2.43	28,07 %
6600	0	40.67	2.2	22,10 %	42.29	2.37	23,83 %	43.17	2.49	27,78 %
6700	0	40.62	2.18	22,05 %	42.33	2.35	24,26 %	43.19	2.49	27,90 %
6800	0	40.95	2.2	23,57 %	42.47	2.37	24,84 %	43.36	2.521	28,66 %
6900	0	40.66	2.15	22,56 %	42.28	2.35	23,98 %	43.18	2.53	27,40 %
7000	0	41.28	2.12	26,39 %	42.91	2.34	27,84 %	43.75	2.51	31,49 %
7100	0	40.73	2.04	24,16 %	42.34	2.27	25,17 %	43.42	2.45	29,90 %
7200	0	41.15	1.98	27,42 %	42.85	2.52	25,50 %	43.92	2.39	34,39 %
7300	0	41	1.88	27,90 %	42.74	2.12	29,55 %	43.68	2.31	33,67 %
