Shenzhen Texin Electronics Co., Ltd er fokuseret på forskning og udvikling, produktion og salg af trådløs kommunikationsteknologi siden det blev etableret. Produktlinjen inkluderer mobilkommunikation 2G/3G/4G/5G anti-signalkilde og GPS, WIFI anti-modulet af trådløst signal, samt den smarte udstyrsstyring af Lora-systemplatformen. Vi leverer stabil og pålidelig, god skalerbarhed og tilpasset produkt til vores kunder med professionel teknologi og fremragende service.FPV anti-signalkilde er et produkt af FPV anti-modul, som er forsket og udviklet af Texin Electronics. Dette modul bruger FPGA logikchip som masterkontrol, kombineret med den fremragende stabile frekvens af låst frekvens VOC, for at skabe anti FPV-modulationssignalmodulet. Det digitale signal genereres af det indre af FPGA, som er moduleret på en signalbærerbølge med VCO-oscillationsfrekvens, reaktionsprocessen for signalet, der udsendes til forstærkeren og derefter sendes til antennen.
Shenzhen Texin Electronics Co., Ltd er fokuseret på forskning og udvikling, produktion og salg af trådløs kommunikationsteknologi siden det blev etableret.
Produktlinjen inkluderer mobilkommunikation 2G/3G/4G/5G anti-signalkilde og GPS, WIFI anti-modulet af trådløst signal, samt den smarte udstyrsstyring af Lora-systemplatformen. Vi leverer stabil og pålidelig, god skalerbarhed og tilpasset produkt til vores kunder med professionel teknologi og fremragende service.FPV anti-signalkilde er et produkt af FPV anti-modul, som er undersøgt og udviklet af Texin Electronics. Dette modul bruger FPGA-logikchip som hovedkontrol, kombineret med den fremragende stabile frekvens af låst frekvens VOC, for at skabe anti FPV-modulationssignalmodulet. Det digitale signal genereres af det indre af FPGA, som er moduleret på en signalbærerbølge med VCO-oscillationsfrekvens, reaktionsprocessen for signalet, der udsendes til forstærkeren og derefter sendes til antennen.
Understøttede frekvenser: 300-1200MHz, 2,4GHz osv.
Udgangseffekt: 20W
Indbygget digital signalkilde, mere praktisk at bruge, høj effektivitet
Små dimensioner, lette anvendelser integration
Anvendelsesdesign i industriel kvalitet, brug chips af industrikvalitet, velegnet til applikationer i industriel kvalitet.
Ingen. | lt | Data | Enhed |
1 | Frekvens | 5000-6000 | MHz |
2 | Test spænding | 28 | V |
3 | Nuværende | 1.9 | A |
4 | Produktion | 20 | W |
5 | Gevinst | 43 | dB |
6 | Output stabilitet | 1 | dB |
7 | Stik | SMA/Kvinde | |
8 | Udgangsstik VSWR | ≤1,30 (ingen strøm og VNA-test) | |
9 | Strømforsyningsledning | Rød+Sort+Aktiver ledning | |
10 | Aktiver kontrol | HighON Lav Fra | |

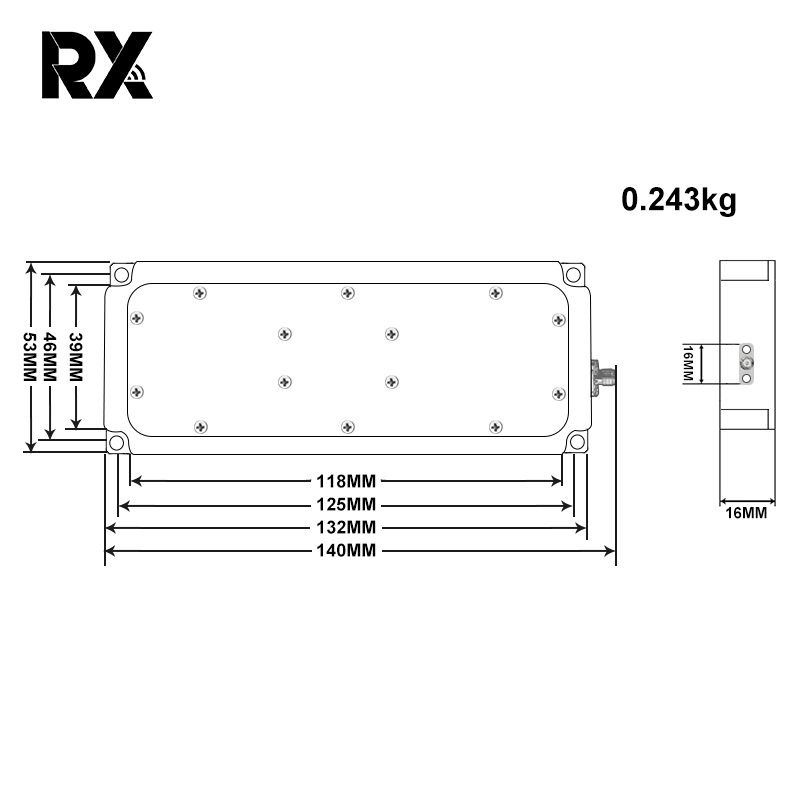

11 | Out shell størrelse | 132*53*16 | mm |
12 | Monteringshul | 46*125 | mm |
13 | Vægt | 243 | g |
14 | Arbejdstemperatur | -40~+65 | ℃ |
15 | Out shell materiale | Aluminium | |
16 | Vibrationsbehov | Bilbelastning OK |
1. grundlæggende funktion:
Den er baseret på FPV-fjernbetjeningsfrekvensen for at indstille den digitale modulerende signalparameter for anti-signalkilden, modulere den til den tilpassede frekvens, anti-signalkilden efter modulering, som forstærkes af RF og udsendes til antennen til transmission, hvilket danner et trådløst signal til anti FPV fjernbetjeningssignalet.
2. Ansøgningsbeskrivelse:
RF Output SMA-porten på antikildesignalmodulet er 50Ωimpedans, forbundet til forstærkermodulets SMA-indgangsgrænseflade, forstærkerens effektmoduludgang er forbundet til sendeantennen, grænsefladen og impedansen skal være konsistente. Modulets temperatur efter integration skal være ikke overskride arbejdstemperaturen, korrekt varmeafledning.
1. Frekvensområde
Ingen anti-effekt, hvis den er uden for rækkevidden af brugsfrekvensen, når den tilpassede frekvens svarer til anti FPV-fjernbetjeningssignalet.
2. Interferensafstand og udgangskonfiguration
Interferensafstanden er relateret til forstærkerens udgangseffekt. Jo større kraft, jo længere er anti-afstanden. Den bedst effektive bør også opnås i uhindret miljø, hvilket betyder, at der ikke er nogen uhindret mellem anti-signalet og FPV.
