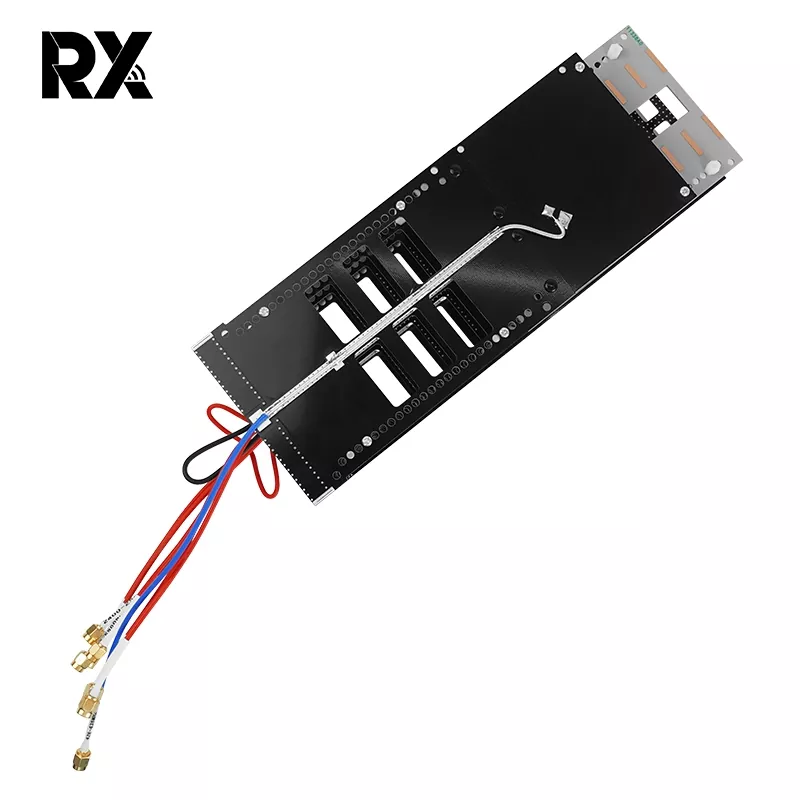

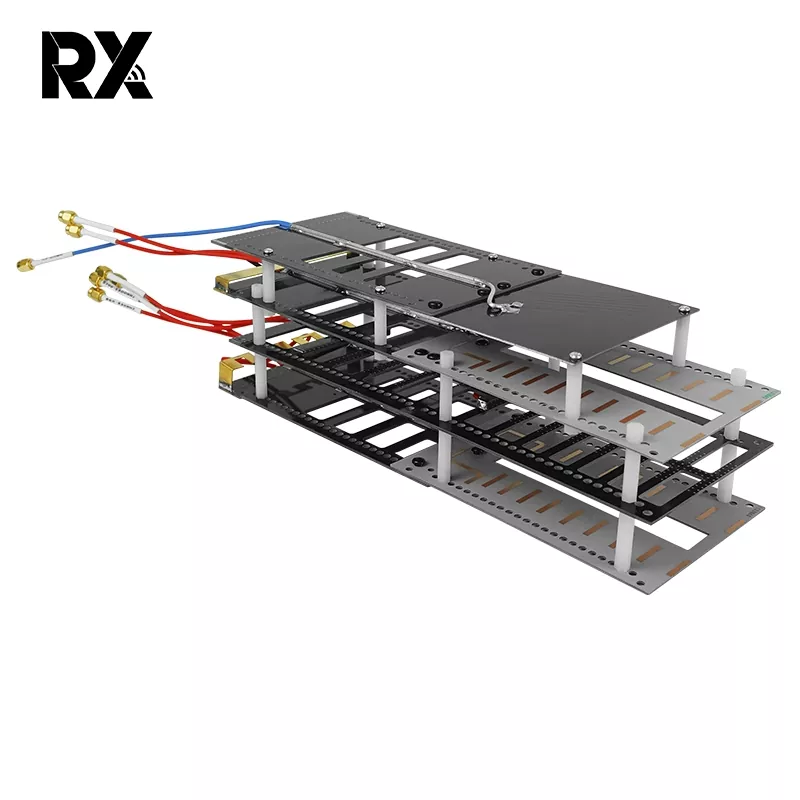

High Gain 7 Band Combination PCB Antenne

High Gain 7-Band Combination PCB Antenna er en innovativ antenne, der kombinerer avanceret teknologi med overlegen ydeevne fra TeXin-virksomheden. Den integrerer syv forskellige kommunikationsbånd på et printkort, der realiserer effektiv multibåndskommunikation, og med højforstærkningsegenskaber kan den give stabil og kraftfuld signalunderstøttelse til forskellige trådløse kommunikationsenheder.

Send forespørgsel

Produkt beskrivelse

High Gain 7-Band Combination PCB Antenne produktionsprocessen er relativt moden, efter streng kvalitetstest og verifikation, med høj pålidelighed og stabilitet. I en række komplekse miljøforhold, såsom høj temperatur, lav temperatur, luftfugtighed osv., kan opretholde god arbejdsydelse for at sikre kontinuitet og stabilitet i kommunikationen.

Derudover kan High Gain 7-bånds Combination PCB-antenne understøtte syv forskellige kommunikationsfrekvensbånd med bred dækning, inklusive men ikke begrænset til almindeligt anvendte mobilkommunikationsfrekvensbånd (f.eks. 2G, 3G, 4G, 5G) samt en del af IoT og private netværks frekvensbånd.

High Gain 7-bånds kombinations PCB-antenne af specifikation

Præstationsparameter
Type	Frekvens (Tilpasset)	Gevinst	VSWR	Vandret Bjælkebredde	Lodret Bjælkebredde

433 MHz	428-438 MHz	1 dBi	≤1,5	75-90º	68-80º
900MHz	803-930 MHz	5 dBi		72-88º	57-74º
1,2G	1160-1280 MHz	8 dBi		62-75º	55-68º
1,4/1,5/1,6G	1160-1620 MHz	8 dBi		55-75º	52-68º
2,4G	2400-2500 MHz	16 dBi		48-58º	27-38º
5,2G	5100-5350 MHz	17 dBi		35-45º	27-38º
5,8G	5700-5900 MHz	17 dBi		35-45º	27-38º

For-til-bag-forhold		≥18 dB
Indgangsimpedans		50Ω
Maksimal input		50W
Type indgangsstik		086 kabel 7stk*SMS-J

Mekanisk parameter

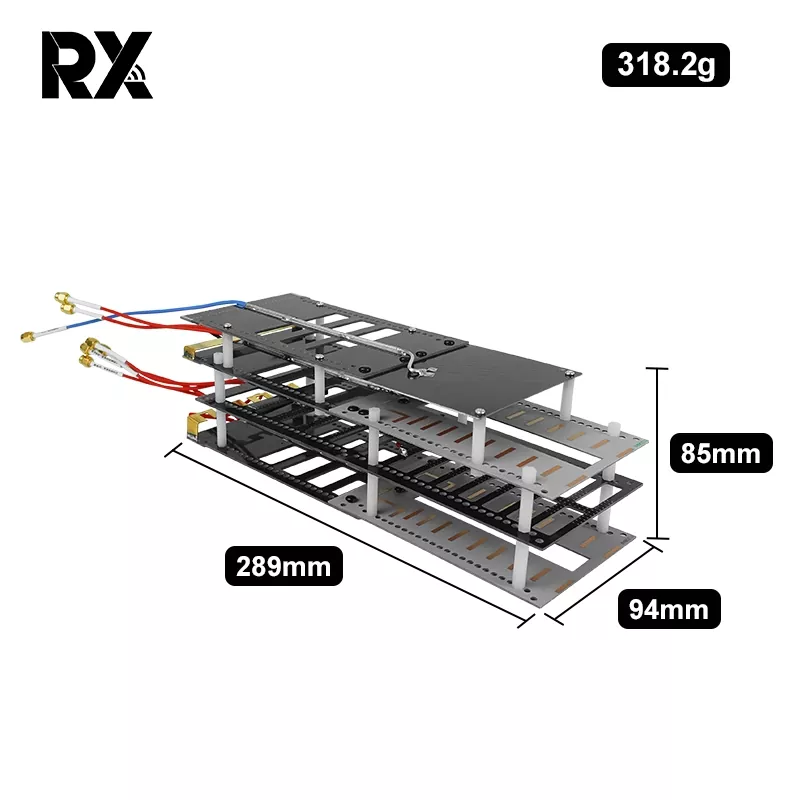

Dimension (LBH)		28497,560 mm
Antennevægt (kg)		0,35 kg
Arbejdsfugtighed (％)		10%-95%
Overfladefarve		Sort & grå farve
Arbejdstemperatur (ºC)		-40~65º
