Hvad er hovedfunktionerne af cirkulationspumper i dronesignaljammere?

Cirkulationspumper spiller en afgørende rolle i dronesignaljammere, og sikrer effektiv signaltransmission, isolering og beskyttelse af følsomme RF-komponenter. Her er deres hovedfunktioner:

1. Signalretningskontrol (isolation)

(1) Cirkulatorer er ikke-gensidige enheder, der dirigerer signaler i en fast sløjfevej (f.eks. port 1 → port 2 → port 3 → port 1).

(2) I jammere isolerer de det transmitterede signal fra den reflekterede effekt, hvilket forhindrer selvinterferens og forbedrer jamming-nøjagtigheden.

2. Beskyt RF-forstærkere

(1) Højeffektsjammere genererer kraftige RF-signaler, der kan reflektere tilbage og beskadige senderen.

(2) Cirkulatorer omdirigerer den reflekterede energi til en dummy-belastning (port 3) i stedet for forstærkeren, hvilket forbedrer systemets robusthed.

3. Multi-kanal signalstyring

(1) Avancerede jammere bruger cirkulatorer til at skifte mellem flere antenner eller frekvensbånd uden at lække signaler.

(2) Kan samtidig jamme forskellige dronekommunikationslinks (f.eks. kontrol, video, GPS).

4. Frekvensstabilitet og effektivitet

(1) Minimerer indføringstab (mindre end 0,5 dB i højkvalitets cirkulationspumper), hvilket sikrer maksimal effekt når antennen.

(2) Understøtter bredbåndsdrift (f.eks. 1-6 GHz), hvilket er afgørende for dækning af forskellige dronefrekvenser.

5. Integration med andre komponenter

(1) Ofte parret med isolatorer for yderligere at undertrykke uønskede refleksioner.

(2) Bruges i MIMO (Multiple Input Multiple Output) jammere til at styre kompleks signalruting.

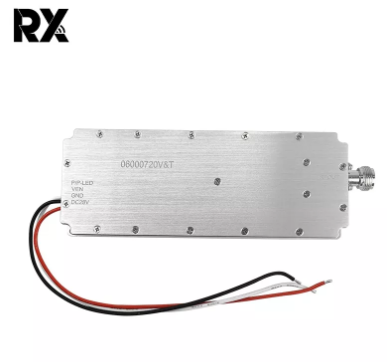

GaN 100W Digital kildesignalforstærkermodul med Circle Protection

Hvorfor er cirkulationspumper vigtige?

Uden cirkulationspumper lider jammere af følgende problemer:

❌ Signalfeedback forstyrrer transmissionen

❌ Forstærkere brænder ud på grund af reflekteret effekt

❌ Energitab forårsager reduceret jamming-rækkevidde

Eksempel: I en 10-kanals drone jammer sikrer en cirkulator, at hver kanal fungerer uafhængigt uden krydstale, hvilket forbedrer pålideligheden til beskyttelse af militær eller kritisk infrastruktur.

For den bedste ydeevne bør cirkulatoren i en jammer have:

✔ Høj isolation (>20 dB)

✔ Lav VSWR (<1,5:1)

✔ Termisk stabilitet (til udendørs installation)
