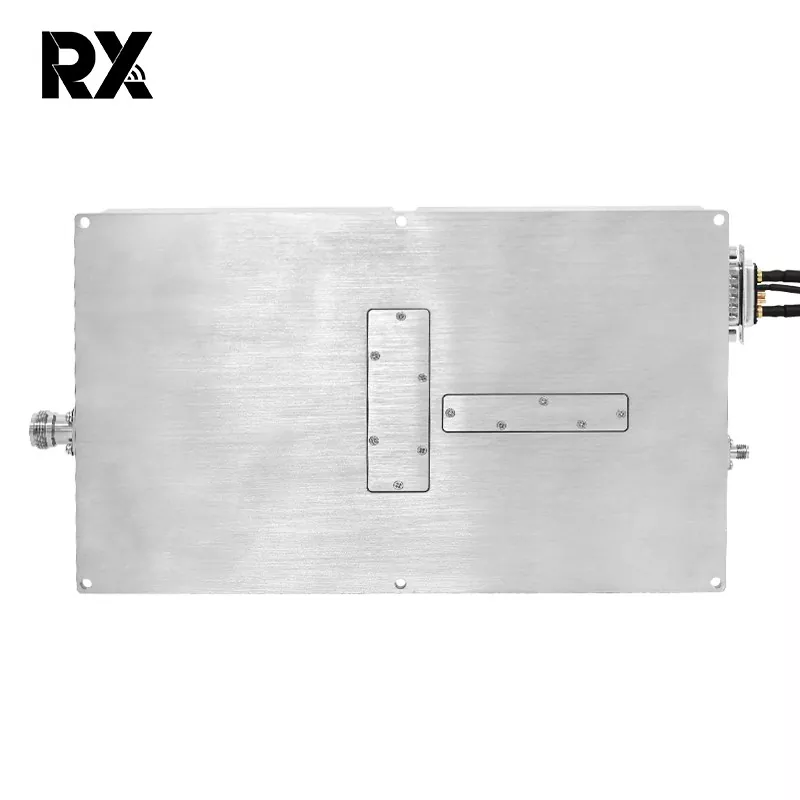

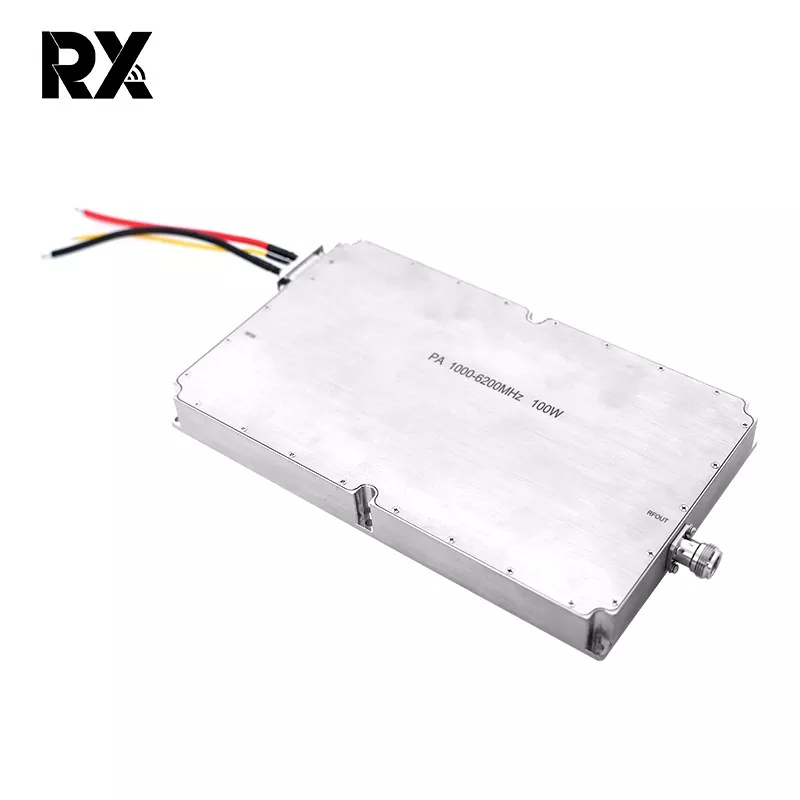

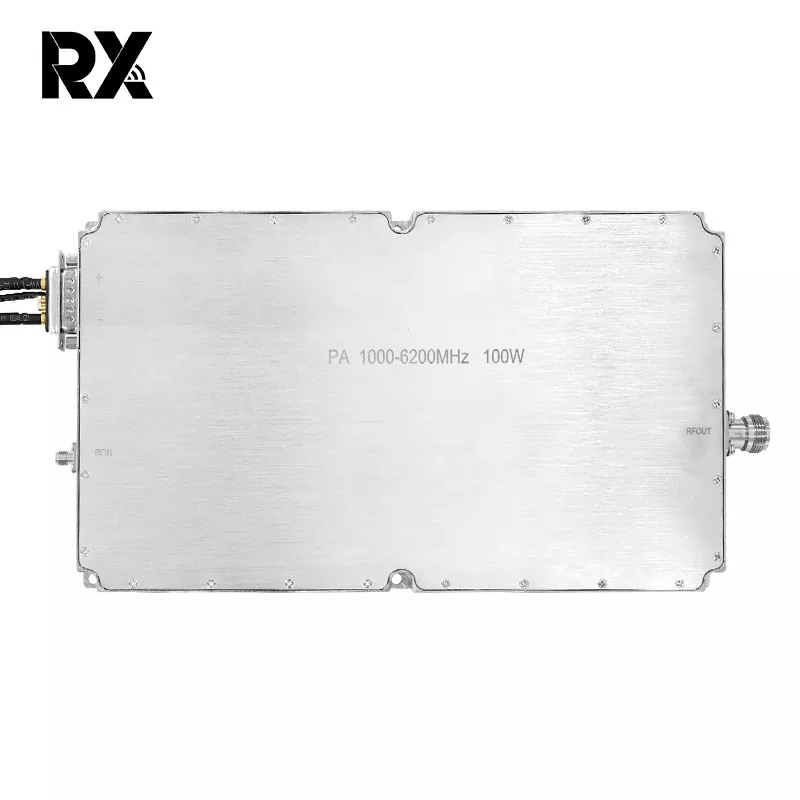

Ultra-bredbånd 1000-6000 MHz højeffekt 100 W effektforstærker

Ultra-Wideband 1000-6000MHz High-Power 100W effektforstærker er et RF-modul. Et enkelt modul kan dække 1-6 GHz, hvilket eliminerer behovet for traditionelle multi-band switching kredsløb, hvilket væsentligt reducerer systemstørrelsen og kompleksiteten. Velegnet til scenarier, der involverer frekvensagilitet, frekvenshop eller bredbåndsinterferens.

Send forespørgsel

Produkt beskrivelse

Ultra-bredbånd 1000-6000 MHz højeffekt 100 W effektforstærker

Dette modul anvender GaN-teknologi, der opnår 30 % mindre varmeafledning end LDMOS ved den tilsvarende 100W effekt, hvilket opnår ægte høj effekt og lav varmeafledning, hvilket forlænger modulets levetid. Desuden har vi tilføjet temperaturbeskyttelse, belastningsbeskyttelse, overspændingsbeskyttelse og overdrivebeskyttelse til printkortet, hvilket eliminerer behovet for eksterne beskyttelsesfunktioner og øger driftseffektiviteten markant.

I modsætning til konventionelle smalbåndsfrekvenser kræver ultrabredbånd (1000-6000MHz) højere tekniske og komponentkvalitetsstandarder for at opnå dets ultrabredbånds-, højeffekt- og højpålidelighedskarakteristika. Ultra-Wideband 1000-6000MHz 100W effektforstærker har demonstreret enestående ydeevne i moderne multi-band kommunikation, EMC test, elektronisk krigsførelse og anti-drone systemer.

Specifikation af 1000-6200MHz100W effektforstærker（TC=25℃）

Ingen.	Beskrivelse	Symbol	Min	Typ		Maks	Enhed	Bemærkning
1.	Driftsfrekvens	BW	1000			6200	MHz
2.	Indgangseffekt	Stift		2			dBm
3.	Udgangseffekt CW	Psat	50.5	51		52.5	dBm	Kontinuerlig bølge
4.	Strømforøgelse	Gp	48.5	49		50.5	dBm	@ Pin=2 dBm
5.	Power Gain Fladhed	△Gp		±1,5			dB	@ Pin=2 dBm
6.	Input Return Tab	S11		-15			dB
7.	Driftsspænding	Vdc	28	28		32	V
8.	Nuværende forbrug	A		17		21.5	A	@ Pout=110~180W
9.	RF-stikindgang		SMA, kvinde

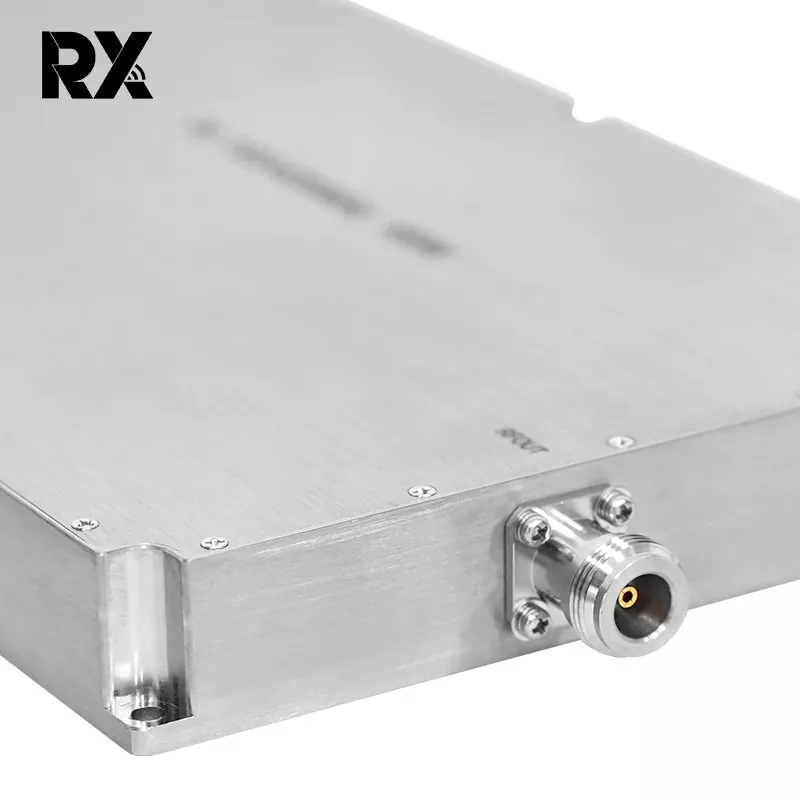

10.	RF-stikudgang		N, kvinde
11.	Vægt			1.9		2	Kg
12.	LængdeBreddeHøjde		25015025			mm
13.	Max indgangseffekt	PinMax	≤10			dBm

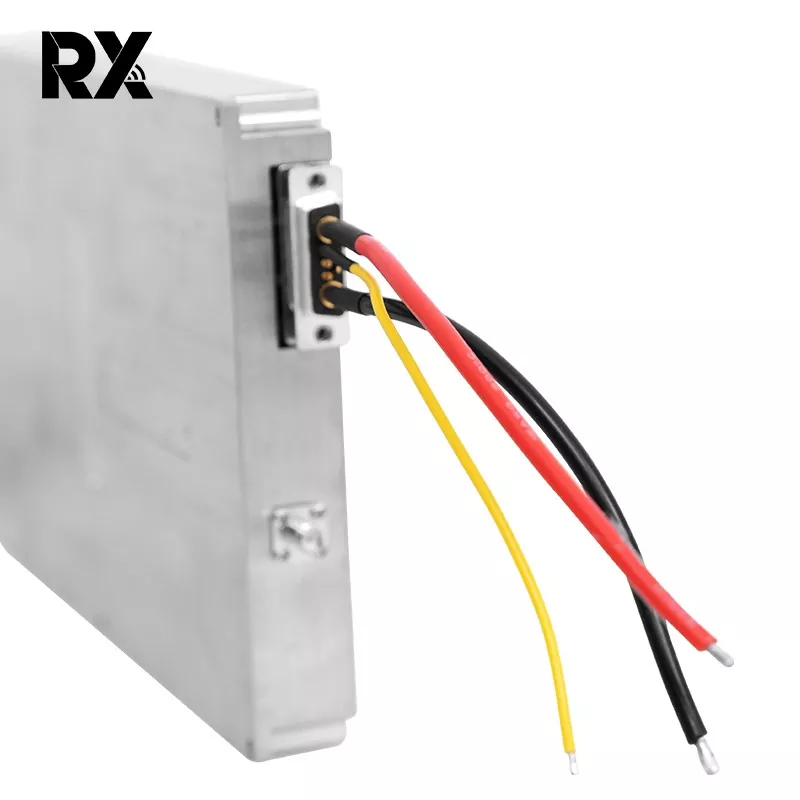

14.	Interface definition (7W2 kvinde)	VDD	A1		28V jævnstrøm
		GND	A2		Jord
		Overstrømsbeskyttelse	2		Normal drift :0V Overstrømsbeskyttelse: +5V			Overstrømsbeskyttelse@25A
		Overtemperaturbeskyttelse	2		Normal drift :0V Overtemperaturbeskyttelse: +5V			Overtemperatur
		Aktiver	3		5V~Vdd:ON 0V: FRA			beskyttelse ved 100 ℃
		GND	4		Jord
		Tilstand	5		Normal drift :0V Statsbeskyttelse:+5V
