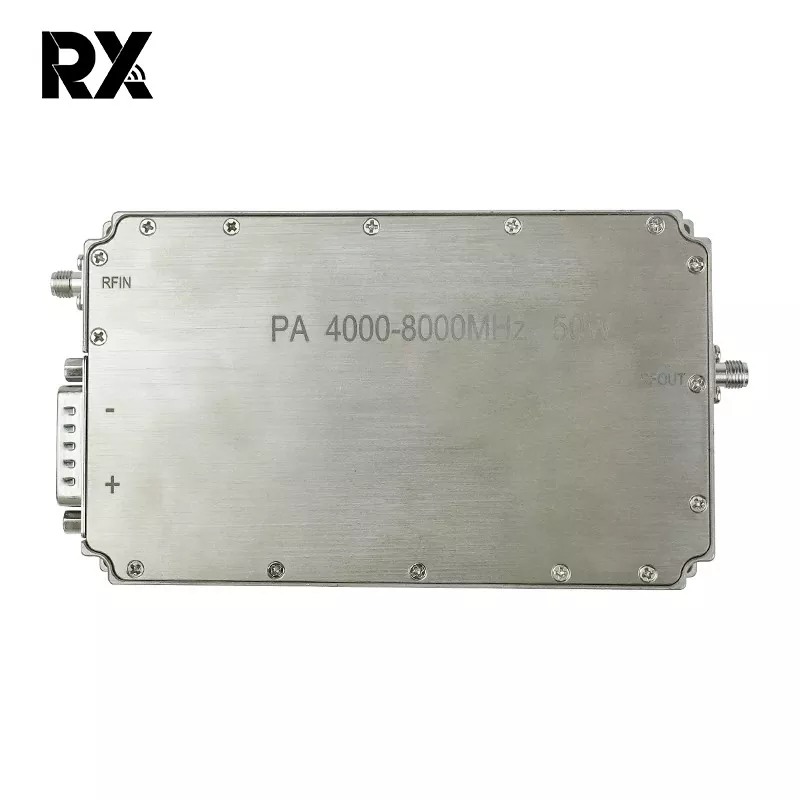

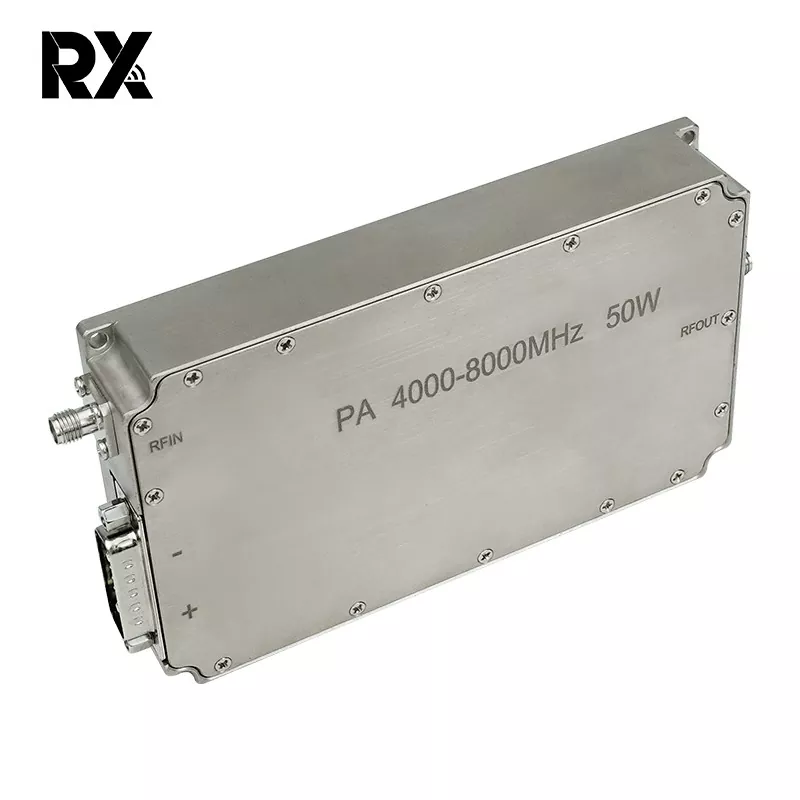

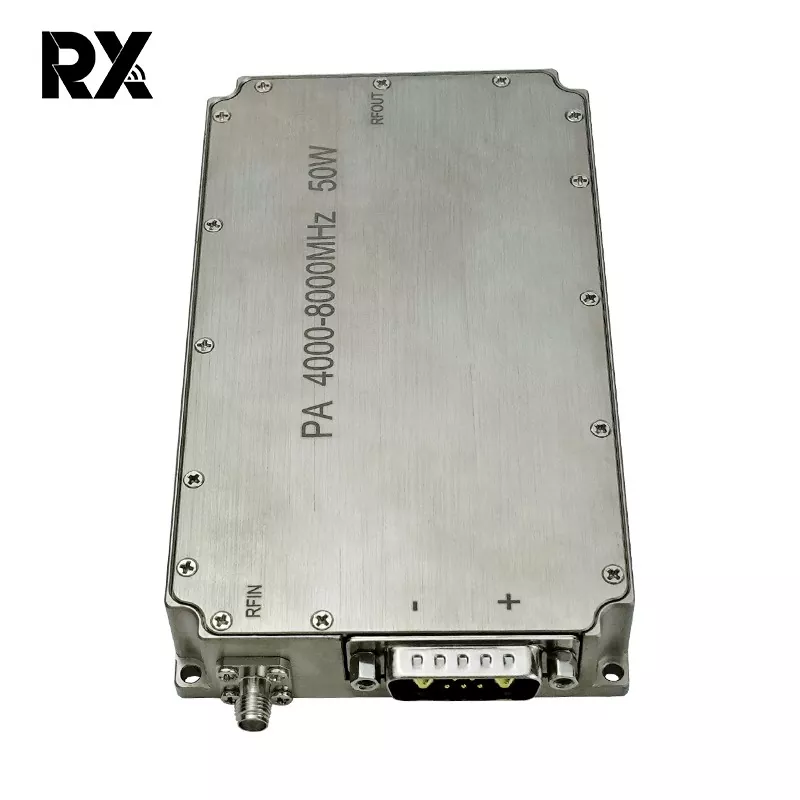

Ultra-Wideband C-Band 4-8 GHz 50W effektforstærker RF-system

Denne 50W bredbåndsforstærker er et højtydende RF-modul designet til applikationer, der kræver robust udgangseffekt på tværs af 4GHz til 8GHz frekvensområdet. Ved at bruge avanceret GaN-teknologi (Gallium Nitride) leverer den høj effekttæthed, fremragende effektivitet og pålidelig linearitet over en bred øjeblikkelig båndbredde. Forstærkeren er konstrueret til stabilitet, holdbarhed og ensartet ydeevne i krævende miljøer.

Send forespørgsel

Produkt beskrivelse

Nøglefunktioner

Bredbåndsydelse: Fungerer problemfrit over hele 4GHz til 8GHz (C-Band) spektret uden behov for båndskift.

Høj udgangseffekt: Leverer en typisk mættet udgangseffekt på minimum 50 Watt (47dBm) over hele båndet.

High Gain: Har en typisk lille signalforstærkning på 50dB (minimum), hvilket sikrer effektiv signalforstærkning fra kilder med lav effekt.

Fremragende Gain Flatness: Opretholder overlegen Gain Flatness på typisk ±1,5dB over hele frekvensområdet for ensartet ydeevne.

Høj effektivitet: Inkorporerer højeffektivt design, der typisk opnår 30 % Power Added Efficiency (PAE), hvilket reducerer termisk belastning og DC-strømforbrug.

Robust lineær ydeevne: Tilbyder et højt 1dB kompressionspunkt (OP1dB) typisk > 47dBm, hvilket understøtter både lineær og mættet forstærkning til forskellige modulationsskemaer.

Integreret beskyttelse og kontrol: Indeholder omfattende sikkerhedsfunktioner: Omvendt spændingsbeskyttelse, overtemperaturnedlukning og udgangsoverbelastning / VSWR-beskyttelse. Standard analog grænseflade til forspændingskontrol, aktivering/deaktivering (TTL) og statusovervågning.

Termisk styring: Designet med et effektivt bundpladekølesystem for at sikre pålidelig drift under fuld belastning. Driftskabinet temperaturområde: -40°C til +85°C.

Robust konstruktion: Huset i en robust, hermetisk forseglet metalpakke til overlegen afskærmning og miljømæssig modstandsdygtighed, velegnet til militære, rumfarts- og industrielle applikationer.

Ingen.	Beskrivelse	Symbol	Min	Typ	Maks	Enhed	Bemærkning
1.	Driftsfrekvens	BW	4000		8000	MHz
2.	Indgangseffekt	Stift		0		dBm
3.	Udgangseffekt CW	Psat	47	48.5	49.5	dBm	Kontinuerlig bølge
4.	Strømforøgelse	Gp	47		49.5	dBm	@ Pin=0 dBm
5.	Power Gain Fladhed	△Gp		±1,5		dB	@ Pin=0 dBm
6.	Lille SignalGain	G	49	50.5	52	dB	@ Pin=-5dBm
7.	Lille SignalGain Fladhed	△G		±2		dB	@ Pin=-5dBm
8.	Input Return Tab	S11		-15		dB
9.	Driftsspænding	Vdc	28	28	32	V
10.	Nuværende forbrug	A		6	8	A	@ Pout=50~90W
11.	Arbejdstemperatur		-40℃~+50℃
12.	RF-stikindgang		SMA, kvinde
13.	RF-stikudgang		SMA, kvinde
14.	Vægt			0.439	0.50	Kg
15.	LængdeBreddeHøjde		1348022			mm
16.	Indgangseffekt	PinMax	-5		5	dBm

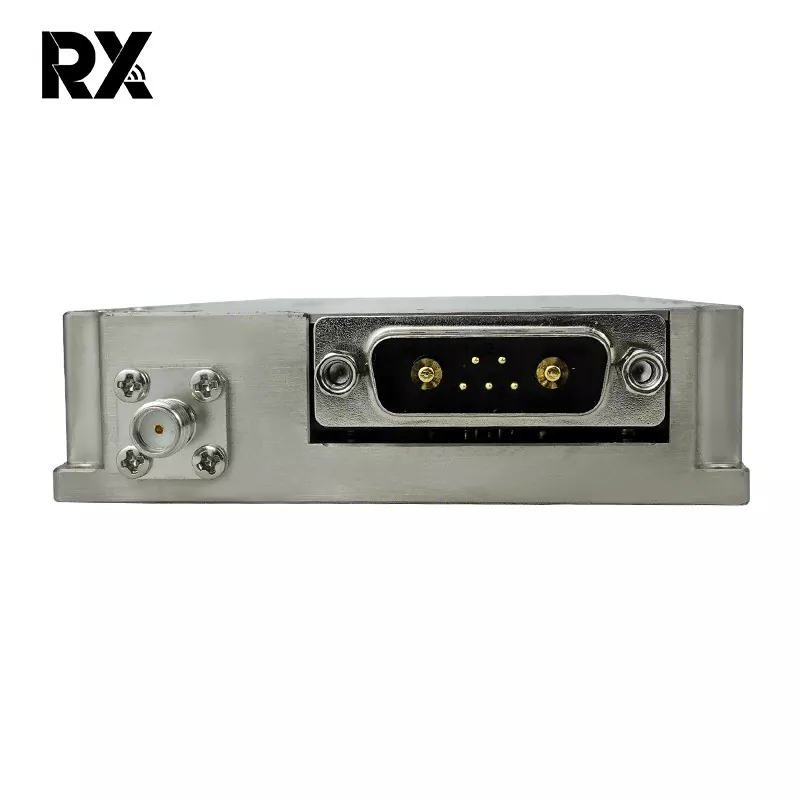

17.	Interface definition (7W2 kvinde)	VDD	A1	Jord
		GND	A2	28V jævnstrøm
		Nuværende sans	1	Analog spænding i forhold til modulets strøm @100mV/A
		Temp Sense	2	Analog spænding i forhold til modulets temperatur@10mV/℃
		Aktiver	3	Aktiver forstærker			Aktiver forstærker: TTL Logic High（3.3V） (Internt trukket-lav)
		GND	4	Jord
	Overordnet dimension	Note: 1、 De overordnede mål er kun til reference； 2、 Størrelsen kan passende øges eller formindskes i henhold til kundens krav; 3、 Positionerne af inputgrænsefladen, outputgrænsefladen og strømforsyningsgrænsefladen kan ændres i henhold til kundernes faktiske behov;
